Комплект трекового освітлення X-Line STR-3XGU10-NW 3 x GU10 White

Комплект трекової освітлювальної системи
Комплект трекової освітлювальної системи є повноцінною освітлювальною системою (необхідно лише підібрати лампочку до патрона GU10), але також може слугувати основою для початку встановлення трекової освітлювальної системи, якщо ви плануєте її розширення.

У комплекті X-Line є одна 1-фазна шина STS довжиною 1 м, три прожектори GU10 (без лампочки) та кінцеві з'єднувачі.

Всі елементи комплекту STR-3XGU10-W білого кольору створять вишукане освітлення і ідеально впишуться в будь-який інтер'єр.

Система трекового освітлення серії X-Line від DPM – це 1-фазна система, що дозволяє вмикати/вимикати всі джерела світла системи одночасно.

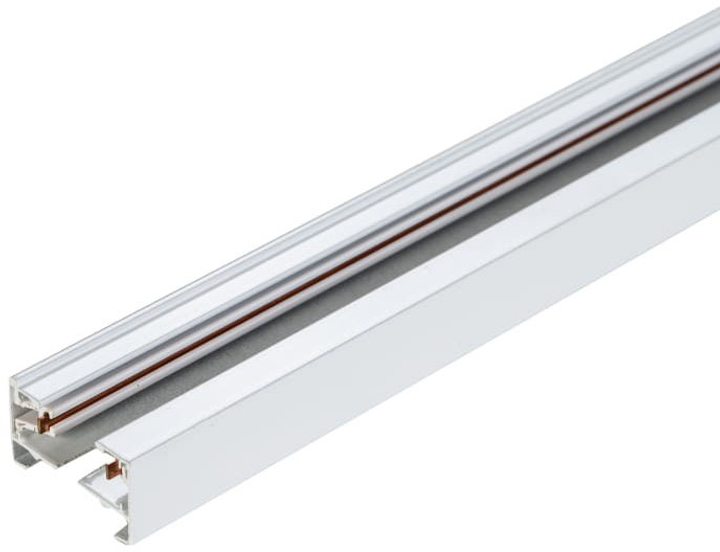

1-метрова чорна освітлювальна шина
Шина є основою для монтажу трекового освітлення. Вона дозволяє встановлювати прожектори та підвісні світильники.

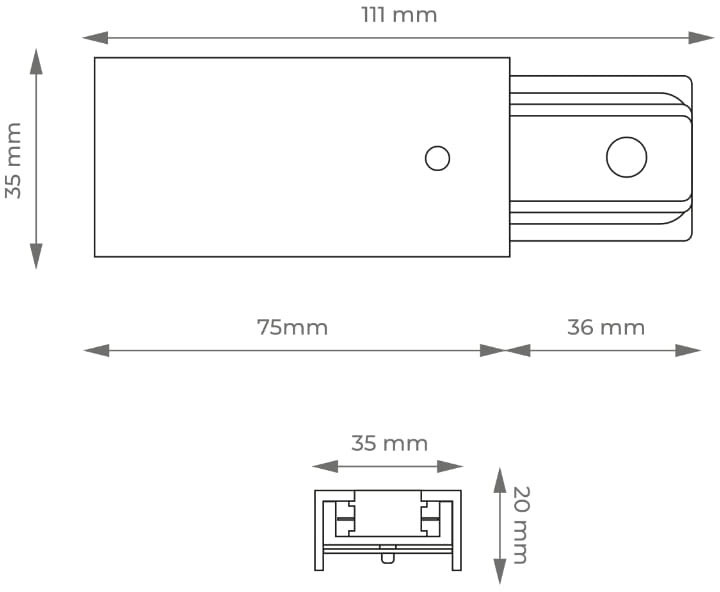

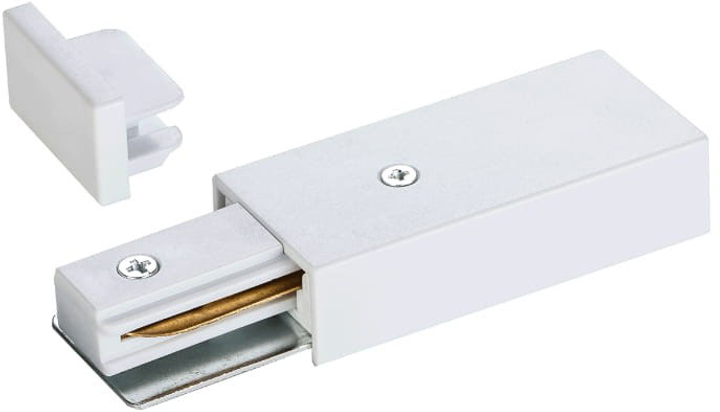

Шина побудована з легкого алюмінієвого профілю шириною 35 мм і висотою 20 мм. Малий і легкий профіль дозволяє створити мінімалістичну і сучасну систему освітлення в приміщенні. До шини додаються кінцеві з'єднувачі та з'єднувачі живлення, що дозволяють підключити шину безпосередньо до мережі.

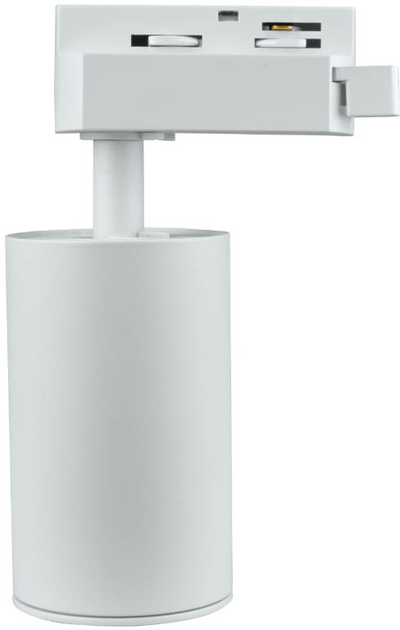

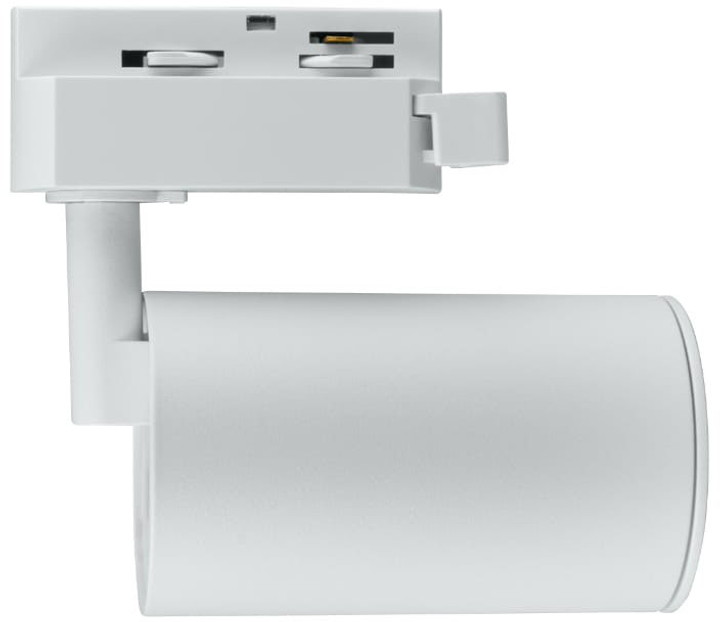

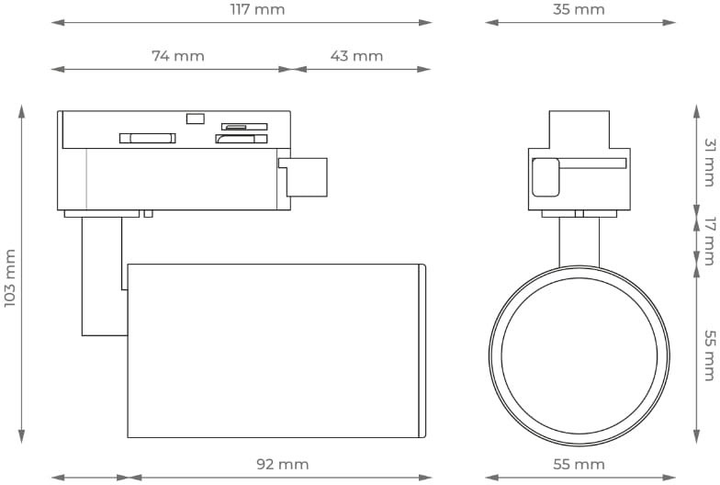

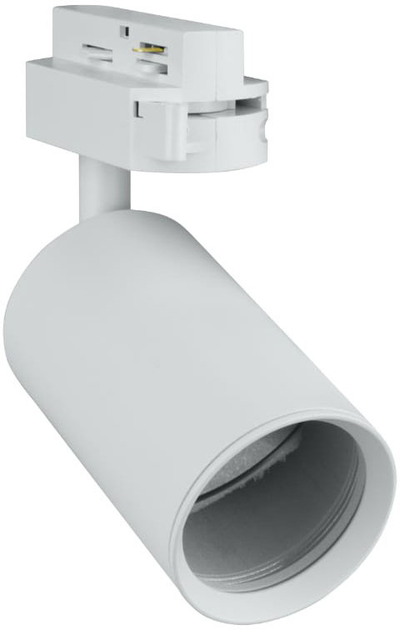

Світильники для рейок на лампочку GU10 чорні
Рефлектори для рейок GU10 чорні монтуються на освітлювальних рейках. Кожен з трьох рефлекторів вимагає використання будь-якої лампочки LED GU10 (комплект не містить лампочок).

Як спроектувати рейкове освітлення X-LINE у вашому приміщенні?
Базовим продуктом рейкової системи X-LINE є рейкові провідники довжиною 1 м або 2 м, доступні в білому або чорному кольорі. Потрібно почати з вибору бажаного способу монтажу - підштукатурного або накладного (накладний можна також підвісити за допомогою тросового комплекту). Кожна шина містить з'єднувач живлення, що дозволяє підключити її безпосередньо до мережі змінного струму 230 В, та кінцеву заглушку.

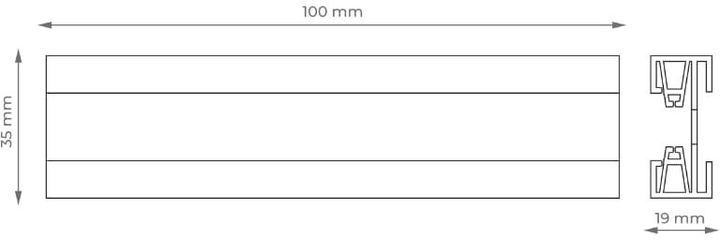

Ви можете з'єднувати шини в різні геометричні фігури, використовуючи з'єднувачі у формі літер I, T, X, L, а також гнучкий з'єднувач.

Джерела світла можна вільно вибирати з широкого асортименту продукції X-LINE і компонувати освітлення відповідно до індивідуальних потреб. Прожектори, підвісні та рейкові світильники, незалежно від вашого вибору, можна вставляти та витягувати в будь-якому місці по всій довжині рейки. Використовуючи з'єднувач STAB / STAW, який виконує функцію підвісної стелі, ви можете підключити до рейки будь-який світильник, що живиться напругою 230 В~.

Монтаж трекового комплекту
Монтаж трекового комплекту слід розпочинати з установки шинних провідників. Їх можна з'єднати за допомогою з'єднувача з комплекту і встановити одну рейку або встановити дві рейки окремо (живлення слід підключити до кінцевого з'єднувача живлення один раз, використовуючи з'єднувач «I», або два рази до кожної рейки окремо, якщо використовується варіант без з'єднувача «I»). Існує можливість підвісного монтажу при додатковій покупці набору тросів STPW / STPB. На завершення достатньо встановити світильники.

Встановлення шинних проводів полягає в підключенні кабелів живлення мережі AC 230 V до кінцевого з'єднувача живлення на кінці шини та кріпленні шини до стелі або стіни за допомогою гвинтів. Необхідно відкрутити гвинти, вставити дюбелі в стіну / стелю, а потім прикласти та прикрутити шину.

У разі підвісного монтажу слід використовувати тросовий комплект STPW / STPB. Всуньте і прикрутіть пластину до шини, а трос прикріпіть до стелі за допомогою дюбелів і гвинтів (рекомендується використовувати 2 тросові комплекти на 1 м поточної шини).

Увага! Якщо живильні кабелі виведені заздалегідь і випадають, наприклад, на з'єднанні шин, слід підібрати відповідний прямий (STRMW / STRMB) або кутовий (STLPW / STLPB) живильний з'єднувач і замінити ним кінцевий живильний з'єднувач з шини. Один з'єднувач живлення на 20 м шинних проводів.

Монтаж з'єднувачів дуже простий. Спочатку слід відкрутити гвинти від з'єднувача, потім всунути з'єднувач у шинний провід і закрутити гвинти назад.

Встановлення всіх доступних джерел світла в шинах відбувається таким самим чином. Достатньо прикласти лампу / рефлектор або з'єднувач STAB / STAW з власною лампою до шини і пересунути до кінця блокування / засувку, яка прикріпить джерело світла до шини і подасть до нього струм з шини.
