Комплект трекового освітлення X-Line STR-3X5G 3 x 5 Вт золотий

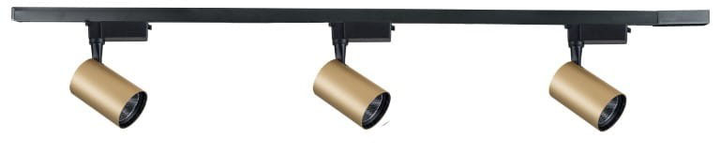

Комплект трекових світильників X-Line

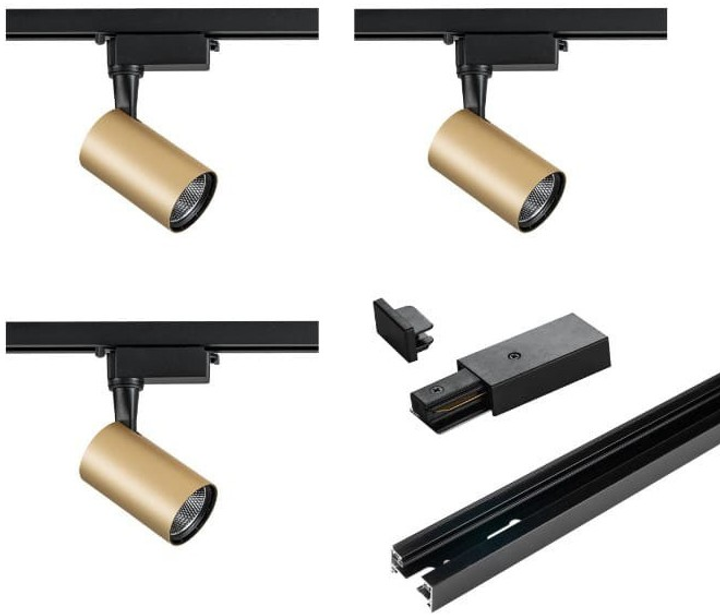

Комплект трекового освітлення є повноцінною системою освітлення, але також може слугувати основою для початку встановлення трекового освітлення, якщо ви плануєте його розширення. У комплекті трекового освітлення X-Line міститься одна 1-фазна рейка STS довжиною 1 м, три прожектори STR потужністю 5 Вт та кінцеві з'єднувачі.

Елементи набору STR-3X5G золотого кольору в поєднанні з чорними рейками створять вишукане освітлення і ідеально впишуться в будь-який інтер'єр. Система трекового освітлення серії X-Line від DPM - це 1-фазна система, що дозволяє одночасно вмикати/вимикати всі джерела світла системи.

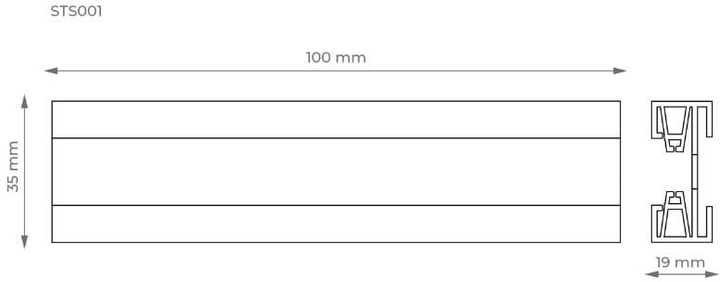

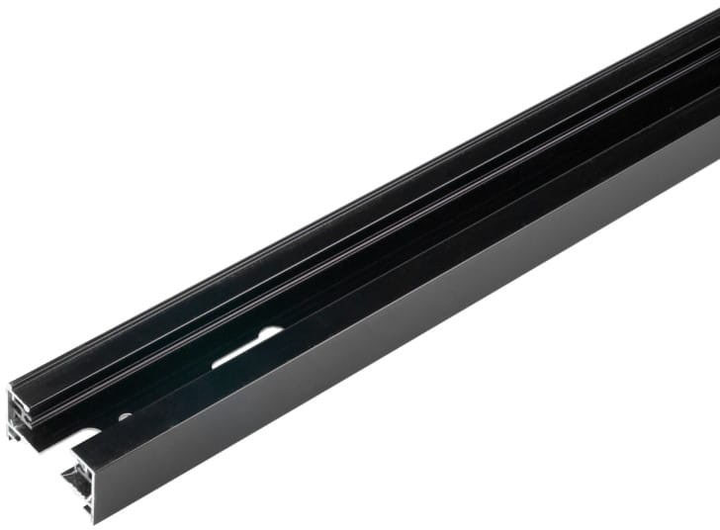

1-метрова чорна шина для освітлення

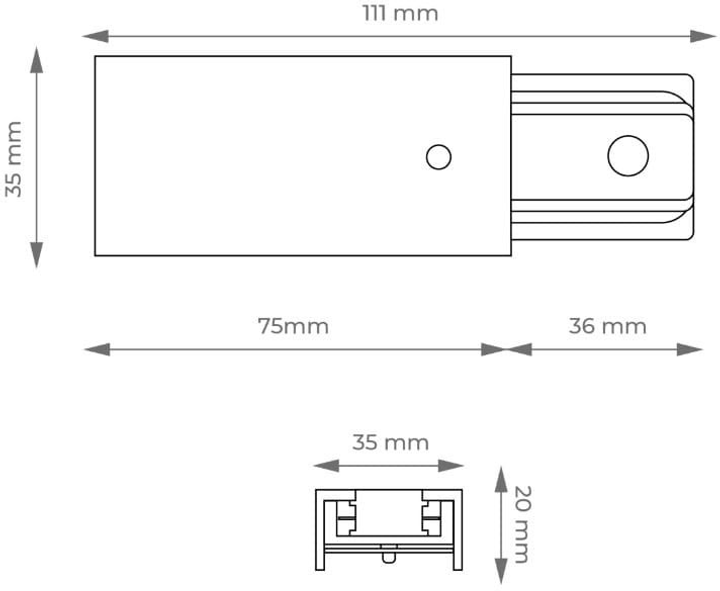

Шина є основою для монтажу шинного освітлення. Вона дозволяє встановлювати прожектори та підвісні світильники. Шина виготовлена з легкого алюмінієвого профілю шириною 35 мм і висотою 20 мм. Невеликий і легкий профіль дозволяє створити мінімалістичну і сучасну систему освітлення в приміщенні. До шини додаються кінцеві з'єднувачі та з'єднувачі живлення, що дозволяють підключити шину безпосередньо до мережі.

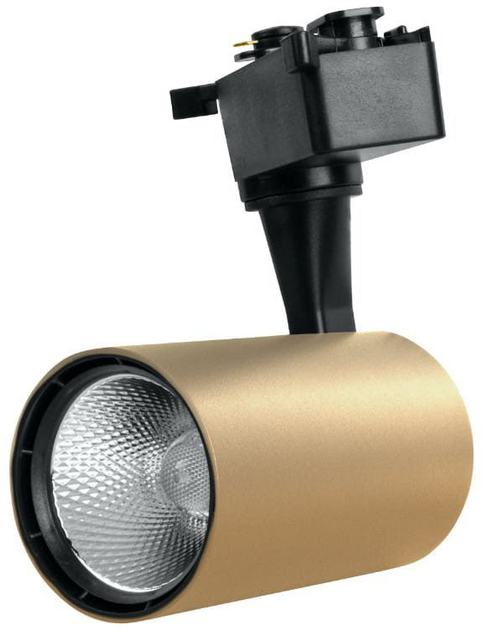

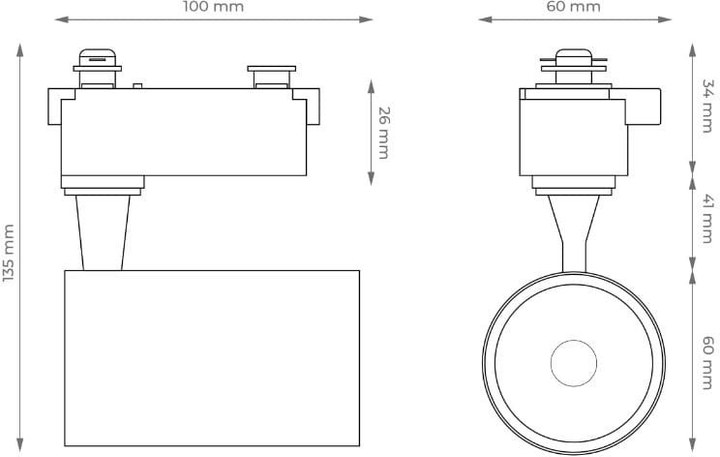

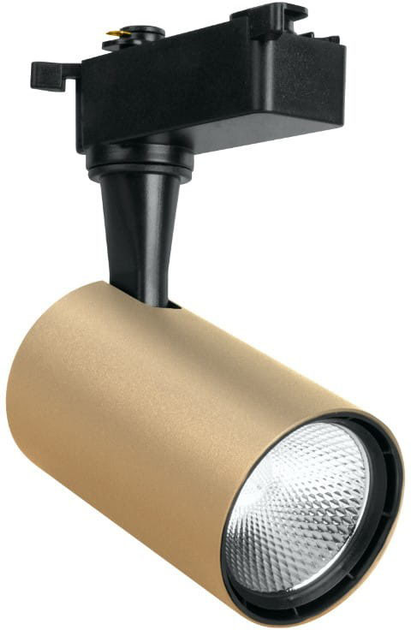

Трекові світильники 5 Вт золоті
Трекові світильники монтуються на освітлювальних шинах. Кожен з трьох прожекторів має світлодіоди типу COB потужністю 5 Вт і світловим потоком 497 лм, що відповідає традиційній лампі потужністю 40 Вт. Світло, яке вони виробляють, має нейтральний колір 4100 К. Це найбільш універсальний колір світла, який підходить як для офісу, так і для домашнього приміщення.

Як спроектувати трекове освітлення X-Line у вашому приміщенні?
Базовим продуктом системи рейок X-Line є рейки довжиною 1 м або 2 м, доступні в білому або чорному кольорі. Почніть з вибору бажаного способу монтажу - підштукатурного або накладного (накладний також можна підвісити за допомогою тросового комплекту). Кожна шина містить з'єднувач живлення, що дозволяє підключити її безпосередньо до мережі змінного струму 230 В, та кінцеву заглушку. Ви можете з'єднувати шини в різні геометричні фігури, використовуючи з'єднувачі у формі літер I, T, X, L та гнучкий з'єднувач.

Джерела світла можна вільно вибирати з широкого асортименту продукції X-Line і компонувати освітлення відповідно до індивідуальних потреб. Прожектори, підвісні та рейкові світильники, незалежно від вашого вибору, можна вставляти та витягувати в будь-якому місці по всій довжині рейки. Використовуючи з'єднувач STAB / STAW, який виконує функцію підвісної стелі, ви можете підключити до рейки будь-який світильник, що живиться напругою 230 В~.

Монтаж трекового комплекту
Монтаж трекового комплекту слід розпочинати з установки шинопроводів. Їх можна з'єднати за допомогою з'єднувача з комплекту і встановити одну рейку або встановити дві рейки окремо (живлення слід підключити до кінцевого з'єднувача живлення один раз, використовуючи з'єднувач «I», або два рази до кожної рейки окремо, якщо використовується варіант без з'єднувача «I»). Існує можливість підвісного монтажу при додатковій покупці набору тросів STPW / STPB. На завершення достатньо встановити світильники.

Встановлення шинних проводів полягає в підключенні кабелів живлення мережі AC 230 V до кінцевого з'єднувача живлення на кінці шини та кріпленні шини до стелі або стіни за допомогою гвинтів. Необхідно відкрутити гвинти, вставити дюбелі в стіну / стелю, а потім прикласти та прикрутити шину. У разі підвісного монтажу слід використовувати тросовий комплект STPW / STPB. Всуньте і прикрутіть пластину до шини, а трос прикріпіть до стелі за допомогою дюбелів і гвинтів (рекомендується використовувати 2 тросові комплекти на 1 м поточної шини).

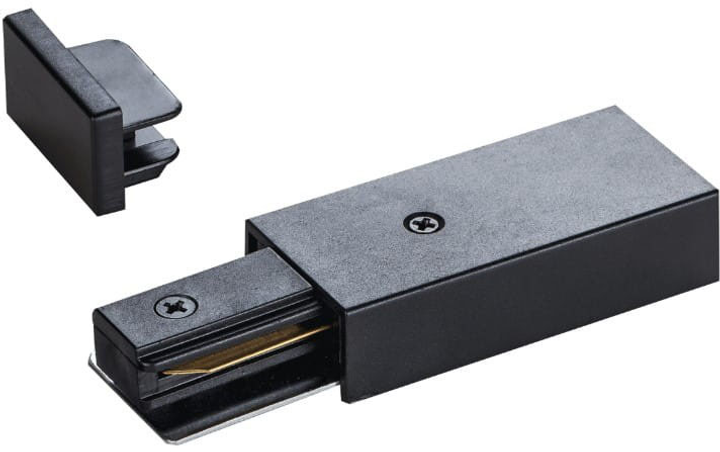

Увага! Якщо кабелі живлення виведені заздалегідь і випадають, наприклад, на з'єднанні шин, слід підібрати відповідний прямий (STRMW / STRMB) або кутовий (STLPW / STLPB) з'єднувач живлення і замінити ним кінцевий з'єднувач живлення з шини. Один з'єднувач живлення на 20 м шинних проводів. Монтаж з'єднувачів дуже простий. Спочатку слід відкрутити гвинти від з'єднувача, потім всунути з'єднувач у шинний провід і закрутити гвинти назад.

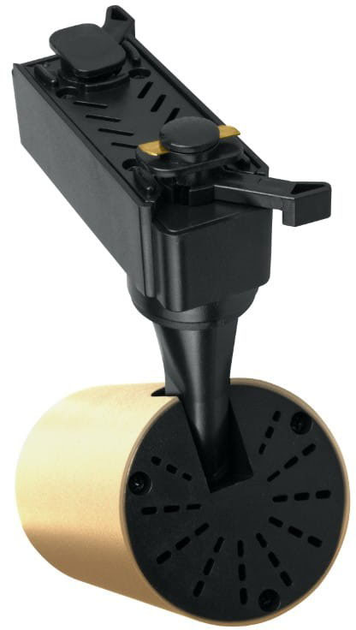

Встановлення всіх доступних джерел світла в шинах відбувається таким самим чином. Достатньо прикласти лампу / рефлектор або з'єднувач STAB / STAW з власною лампою до шини і пересунути до кінця блокування / засувку, яка прикріпить джерело світла до шини і подасть до нього струм з шини.
